Section de câble électrique pour les nuls

Le choix des diamètres de câble pour un non électricien est souvent une prise de tête importante, surtout que sur les bateaux où le 12V ou 24V  est souvent de rigueur, cela donne des intensités importantes.

Petits rapels :

P =U*I

P = puissance en Watt
U = tension en Volt
I = intensité en Ampére

Pour résumé :

  • Plus la puissance sera importante, plus il y aura d'intensité
  • Plus la tension est faible, plus l'intensité sera forte

S= r0 * L * I / V


S : Section du câble en mm
r : résistivité du cuivre = 0.021 ohms2/m
L : longueur totale (aller+retour) en m
I : Courant en A et V la chute de tension.

Tableaux de longueur de câble maximal en fonction de sa section et de l'ampérage

Les calculs des tableaux sont basés sur la valeur de résistivité du cuivre : 2,10 10-8 ? x m (fils souple classique), une chute de tension de 5% (qui est la norme marine) et un câble à deux fils soit un aller retour électrique.

Attention, ces tableaux ne peuvent être considérés comme dogmatiques.
Chaque configuration doit être étudiée au cas par cas. Toutes les valeurs indiquées et les contenus des réponses restent indicatifs, leurs utilisations ou interprétations ne sauraient entraîner d'aucune manière, la responsabilité de Multicoques Pratique.

Longueur pour du 12 V continue

Calcul section cable 12vcc

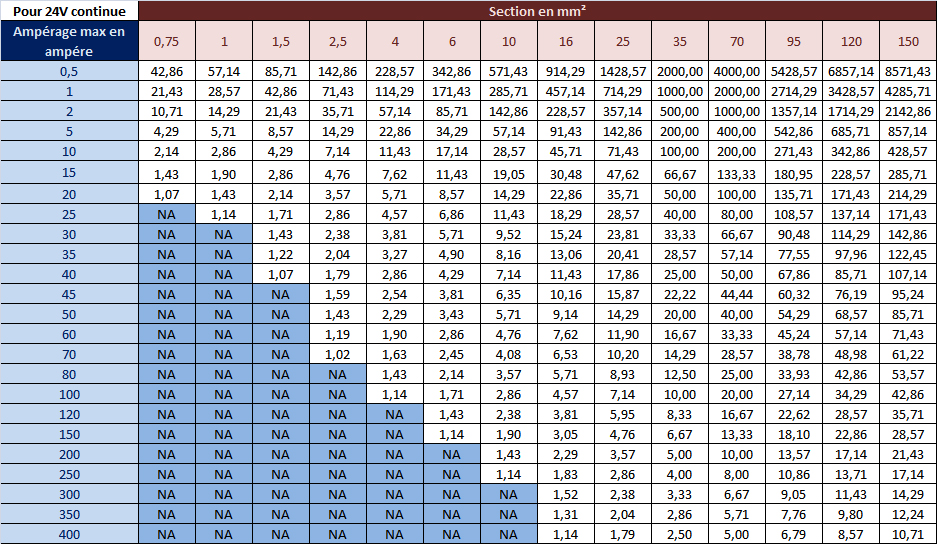

Longueur pour du 24 V continue

Calcul section cable 24vcc

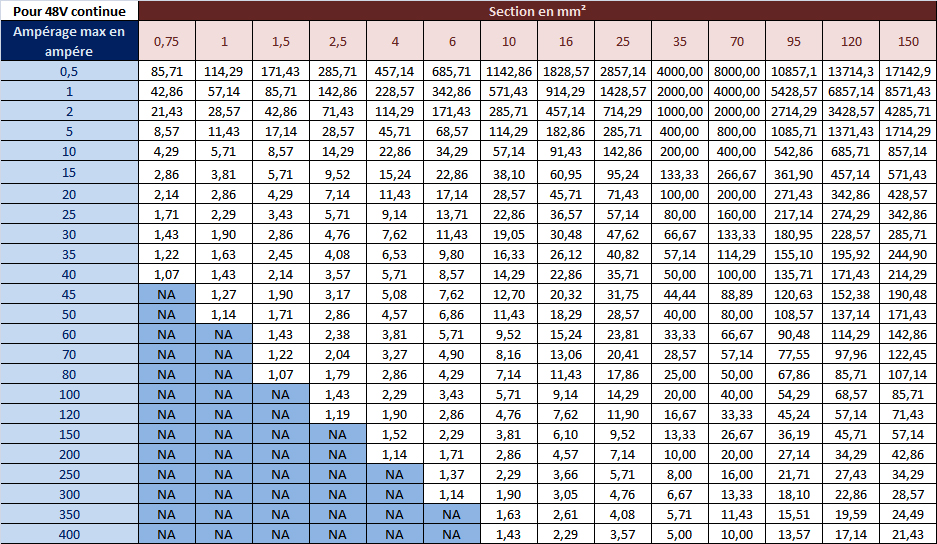

Longueur pour du 48 V continue

Calcul section cable 48vcc
